Réparation train arrière

Changement Kit roulement train arrière PSA 106 206 306 Partner Saxo Xsara Berlingo…

Symptômes:

La roue arrière droite ou gauche vient toucher la carrosserie à l’intérieur du passage de roue. Bruit sourd dans les virages ou lorsque la voiture est trop chargée. Lorsque le bruit est en continu, apparition d’une fumée d’une odeur de plastic brûlé.

Fonctionnement:

Les roulements sont là pour assurer la rotation des bras, ainsi que de permettre aux amortisseurs de fonctionner correctement et d’assurer un confort de conduite optimale.

Avec le temps les roulements s’usent et les axes sont décentrés. Les bras se mettent alors à pencher vers l’intérieur de la voiture (Gordini), et par ce fait, la roue vient toucher la carrosserie.

Causes:

Roulement usés / axe de bras de suspension tordu

Objectif:

Ce tutoriel est à titre informatif et n’a pas la valeur d’être un plan de montage exact cependant il vous donnera les bases pour une réparation dans de bonne condition.

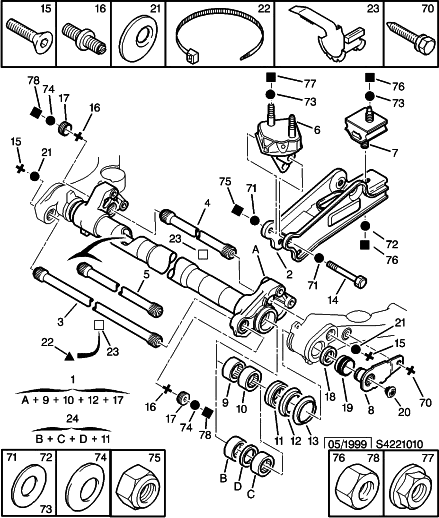

Schéma d'un train arrière 306

Réparation d’un essieu

Outillage

Un cric

Deux chandelles

Frein filet

Coffret cliquet ½

Clef ALLEN

Clef TORX

Pièce

Kit de réparation complet (roulements + axes).

En fonction de l’état un kit partiel peut être utilisé cependant compte tenu du temps nécessaire pour réaliser l’opération il est préférable de changer le kit complet.

Préparation

Mettre l’arrière du châssis sur chandelles (assurez-vous de la stabilité du véhicule sur chandelles).

Démonter les roues arrière ainsi que la roue de secours et son panier.

Freinage

Démonter la partie freinage (tambours et garniture/cylindre de roue ou étrier et disque), boucher à l’aide de bouchon les canalisations de liquide de frein (attention à ne pas les tordre).

Amortisseurs

Démonter les amortisseurs des deux côtés, vérifier leurs états notamment qu’ils ne fuient pas.

Échappement

Démonter la partie arrière de l’échappement pour vous libérer la place pour démonter le train arrière.

Dépose du train arrière

Descendre le train à deux la pièce est lourde et il faut le descendre à plat. Retirer les écrous de maintien de l’essieu sans retirer les vis. Vérifier que rien ne va gêner la dépose finale du train arrière. Retirer les boulons de chaque côté et descendre le train arrière bien à plat. Attention aux conduites rigides de frein.

Barre anti-devers

Retirer la barre anti-devers. Retirer le bouchon sur le support de barre anti-devers clef Torx 40. Visser à fond un boulot à la place du bouchon en plastique (si montage à disque vis étrier) pour sortir le support de plaque (enfoncé en force). Le faire seulement d’un côté, sortir la barre par l’autre côté et repérer le sens de montage.

Déblocage des barres de torsion

Débloquer les barres de torsion (idem deux côté). Retirer la vis à l’extrémité de la barre puis retirer la rondelle excentrée. Retirer ensuite l’écrou à la deuxième extrémité de la barre.

Repérage des barres de torsion

Attention étape très importante pour conserver les réglages d’origines. Repérer les barres de torsion par rapport au corps et bras du train arrière (repère intérieur et extérieur).

Extraction des barres de torsion

Sortir les barres de torsion (idem deux côtés). Sortir à la masse les bras de suspension (frapper sur la partie épaisse). Repérer une deuxième fois les barres de torsion une fois que les cannelures apparaissent. Bien repérer côté droit et gauche.

Remplacement des axes

Sortir les anciens axes, nettoyer les bras de train arrière puis insérer les nouveaux axes par l’extérieur ils doivent être rentrés de 5mm à partir du bord.

Extraction des roulements.

Sortir les anciens roulements, retirer le cache poussière et les bagues. Faire levier sur les roulements à l’aide d’un tournevis plat et les sortir un à un (repérer l’ordre de montage des roulements).

Montage des nouveaux roulements.

Avant le montage bien nettoyer l’intérieur du tube et vérifier son état. Remonter les roulements en faisant attention à respecter leurs ordres de montage. Mettre de la graisse sur les roulements. Mettre de la graisse sur les bras puis mettre en place les rondelles de calage sur les bras. Attention à ne pas déformer les rondelles (elles sont difficiles à mettre en place, patience !).

Remontage

Pour le remontage prendre l’ensemble des étape dans le sens inverse.

Remonter les barres de torsion Attention aux repères.

Remonter la barre anti devers et ses caches.

Remonter l’ensemble sous la voiture.

Remonter l’ensemble de la périphérie du train arrière, freinage (attention à la purge), amortisseur, roues, échapement….

Descendre le véhicule sur ses roues

Vérifier que la voiture est bien horizontale

Surveiller le train arrière

Afin de savoir s’il est nécessaire changer le train arrière de votre véhicule, vous pouvez effectuer notamment trois vérifications :

  • Il doit être fixe ;
  • Il doit être silencieux ;
  • Les pneus arrière ne doivent pas frotter la caisse.
